Centrale de mesure multi-circuits – Modbus TCP/IP – Sorties relais
Centrale de mesure multi-circuits – Modbus TCP/IP – Sorties relais
Impossible de charger la disponibilité du service de retrait

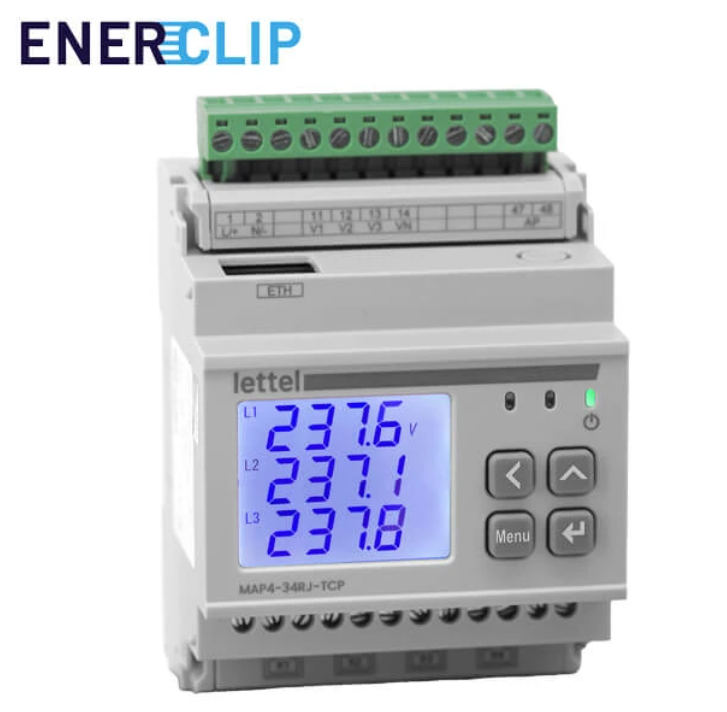

Les centrales de mesure MAP4-34RJ-TCP permettent une mesure complète et précise de 4 circuits triphasés ou 12 monophasés.
Mesures : La centrale permet de mesurer jusqu’à 12 circuits monophasés ou 4 circuits triphasés ou tétra.

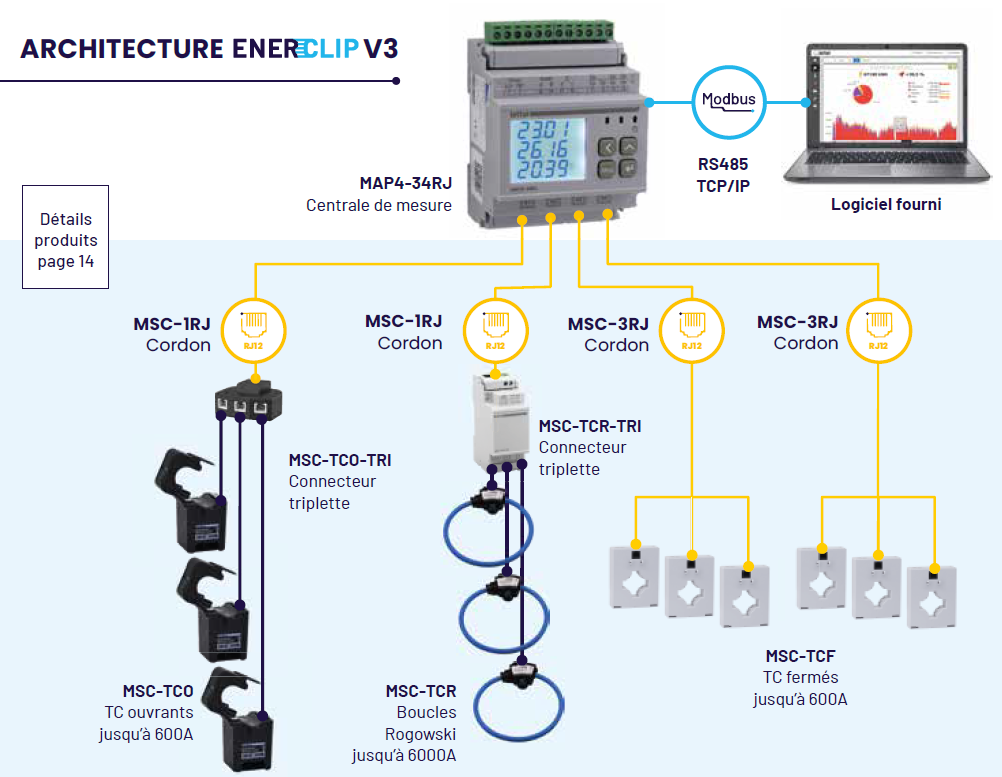

➞ Mesure de courant: par transformateurs de courant Enerclip à connectique RJ12.
➞ Mesure de tension: directe ou sur transformateurs de tension.
Précision : Mesure énergie active classe 0,5S.
Électriques : Alimentation auxiliaire 80 … 270 Vca.
Physiques : Boîtier largeur 70 mm (4 modules), à clipser sur rail-din.
Afficheur LCD rétroéclairé avec 3 lignes d’affichage.
Raccordement sur ports RJ12 ou borniers à vis débrochables.
Communication : Émetteur d’impulsions sur énergie active.
Modbus TCP/IP sur port RJ45 Ethernet.
Modbus RTU sur port RS485.
Entrées et sorties : La centrale de mesure modèle MAP4-34RJ-IO-TCP est équipée de 4 entrées digitales et 2 sorties relais programmables.
Fonctionnalités
Multi-mesure : Mesure des principales grandeurs électriques pour une analyse détaillée du circuit : énergies actives et réactives ┃ importées et exportées ┃ tension, courant ┃ puissances actives ┃ réactives et apparentes ┃ facteur de puissance ┃ fréquence ┃ demandes, ┃valeurs extrêmes ┃déséquilibres ┃ harmoniques jusqu’au rang 31 ┃ et bien d’autres …
Pilotage de circuits et alarmes : Les 2 relais du modèle MAP4-34RJ-IO-TCP sont programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance, déséquilibre entre phase, … permettant :
➞ de protéger les circuits électriques
➞ de réaliser des fonctions d’alarme en cas d’avarie ou signal inapproprié
➞ de réaliser du délestage automatique en cas de surcharge.
Remontée d’état de circuits électrique : Les 4 entrées digitales du modèle MAP4-34RJ-IO-TCP permettent de connaître l’état de circuits ou appareils électriques annexes et d’alerter en cas de défaillance ou coupure d’un circuit.
Enregistrement des données : Les index d’énergies et de puissance sont enregistrés selon une fréquence programmable par pas de 1 minute. La capacité d’enregistrement de la centrale de mesure est de 16.000 lignes de données. Les données enregistrées sont consultables depuis le logiciel et exportables au format .csv
